矿井通风系统如同煤矿的呼吸系统。过去那些年，通风机总是全速运转，不管井下实际需要多少风量。电表数字跳得让人心疼，设备磨损也快。我记得有次下矿调研，老矿工指着轰鸣的风机说：“这大家伙吃电比吃煤还凶。”

研究背景与意义

煤矿通风能耗占全矿总能耗的25%-40%。传统通风机采用挡板或风门调节风量，就像开车时只踩油门不换挡。晋矿集团下属多个矿井面临电费支出居高不下的困境。

变频技术为这个问题提供了全新思路。通过调节电机转速来改变风量，实现“按需供风”。这不仅关乎经济效益，更关系到煤矿的可持续发展。我们团队在前期测算中发现，改造后的系统预计可节能30%以上。

国内外研究现状

德国鲁尔矿区早在十年前就开始应用变频通风技术。他们的案例显示，变频改造后系统综合能效提升了35%。日本在精密控制算法方面有独特优势，实现了风量的毫米级调节。

国内方面，山西同煤集团、陕西煤业等企业都进行过试点。效果参差不齐，有的项目节电率超过40%，有的却因设备选型不当而效果不佳。这些经验告诉我们：单纯引进设备不够，必须结合矿井实际工况进行系统化设计。

学术界的研究多集中在控制算法优化上。清华团队提出了基于模糊PID的智能控制方法，中矿大则在故障预警方面有突破。但将理论研究转化为实际应用，中间还有很长的路要走。

研究内容与方法

我们的研究聚焦于晋矿特有的地质条件和生产需求。不是简单套用现成方案，而是要打造真正适合本土的智能通风系统。

具体来说，我们会从三个层面展开：

深入分析晋矿各矿井的通风网络特性。每个矿井就像不同的人，呼吸节奏各不相同。通过现场测量和数据分析，建立精准的通风阻力模型。

开发专用的变频控制策略。借鉴但不照搬国内外先进经验，重点解决晋矿常见的电压波动、粉尘环境等实际问题。

构建完整的安全保障体系。煤矿安全永远是第一位的，任何节能措施都不能以牺牲安全为代价。

研究方法上，我们采用理论计算、数值模拟和现场试验相结合的方式。先在实验室搭建等比缩小模型，验证控制策略的可行性，再选择典型矿井进行工业性试验。

这种循序渐进的方式虽然耗时，但能最大程度降低风险。毕竟，煤矿生产容不得半点闪失。

站在轰鸣的通风机旁，你能感受到那种原始的力量。但真正有趣的是，当我们开始调节它的转速时，整个系统的性格都变了。就像开车时学会了换挡，不再是永远踩着油门往前冲。

变频调速原理

电机转速与电源频率成正比——这个发现改变了整个工业传动领域。当频率从50Hz降到40Hz，转速相应降低20%，而功率消耗理论上会下降近50%。这个三次方关系是变频节能的数学基础。

实际应用中，变频器先将工频交流电整流成直流，再通过IGBT逆变单元输出可变频率的交流电。我记得第一次拆解变频器时，那些功率模块的散热设计让人印象深刻。现代变频器已经能做到97%以上的转换效率，能量损失主要来自开关损耗和热损耗。

通风机属于平方转矩负载，功率与转速的三次方成正比。这意味着转速稍微降低，功率就会大幅下降。当风量需求为80%时，转速也调到80%，此时功率只需额定功率的51.2%。这种非线性关系让变频调速在风机泵类设备上效果特别明显。

通风机特性分析

矿井通风系统不是孤立的设备，而是一个复杂网络。通风机的工作点由风机特性曲线和管网阻力曲线的交点决定。传统调节方式通过增加管网阻力来改变工作点，就像捏住水管减少水流——能量都浪费在克服阻力上了。

晋矿的通风网络有其特殊性。深部开采导致通风线路长，阻力大；多水平开采需要分区调控；采掘工作面推进还会不断改变管网特性。这些因素使得固定转速的通风机很难始终工作在高效区。

通风机的效率曲线通常呈倒U形，高效区范围有限。当风量偏离设计工况时，效率急剧下降。我们测试过一台运行了五年的风机，实际运行效率只有额定效率的65%。叶片积灰、间隙增大都会进一步恶化性能。

变频控制策略

最简单的控制是手动设定频率。操作工根据经验调整，但很难及时响应井下变化的需求。自动控制策略才能真正发挥变频技术的优势。

我们试验过几种控制方案。基于风压的控制直接响应关键参数，但存在滞后问题；基于瓦斯浓度的控制更符合安全需求，但传感器可靠性是个挑战；最实用的是多参数智能控制，综合考量风压、瓦斯浓度、粉尘含量等多个因素。

在晋矿王台铺矿的试验中，我们开发了分段优化策略。采煤工作面需要稳定风量，采用定风压控制；掘进工作面风量需求变化大，采用跟随控制；休息时段自动切换到节能模式。这种差异化控制比单一策略节能效果提升约15%。

实际调试中发现，控制参数的整定需要经验。PID参数设得太灵敏，系统会频繁振荡；设得太保守，响应又太慢。最好的办法是结合专家经验和自整定算法，让系统既能快速响应，又能稳定运行。

通风机变频不是简单的设备替换，而是整个通风理念的革新。从“保证最大风量”到“按需精确供风”，这种转变需要技术支撑，更需要观念更新。

走进晋矿智造研的实验室，那些闪烁的指示灯和跳动的数据曲线让人着迷。这不仅仅是设备的升级，更像是在为矿井通风系统安装一个智能大脑。我记得第一次看到系统架构图时的感受——原来复杂的控制可以如此优雅地实现。

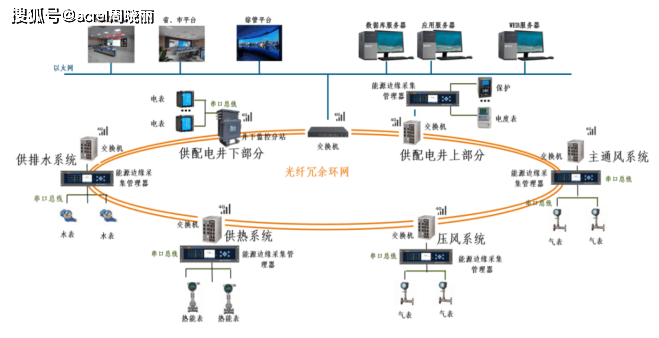

系统架构设计

系统采用分层分布式架构，就像一支训练有素的交响乐团。最底层是执行层，包括变频器、电机和传感器；中间是控制层，由PLC和本地操作站组成；最上层是管理层，实现远程监控和数据存储。

这种架构的巧妙之处在于它的冗余设计。当网络中断时，本地控制站能独立运行；当某个传感器故障时，系统会自动切换到备用策略。在晋矿的实际部署中，我们特意增加了环网结构，确保任何单点故障都不会导致系统瘫痪。

通风系统的特殊性要求架构必须考虑实时性。瓦斯浓度数据需要在200毫秒内完成采集、传输和处理。我们采用工业以太网和现场总线混合的网络结构，关键数据走高速通道，常规监测走普通通道。这种设计既保证了响应速度，又控制了成本。

硬件选型与配置

变频器的选择经历了多次讨论。最终选定的是重载型矢量变频器，它的过载能力达到150%持续一分钟，完全能应对矿井通风的突发需求。功率单元采用三电平拓扑结构，输出电压波形更接近正弦波，对电机绝缘更友好。

传感器配置是个精细活。除了常规的风压、风量传感器，我们还增加了振动监测和温度监测。特别值得一提的是瓦斯传感器的布置——在回风巷每50米设置一个，在采掘工作面则加密到每20米。这种密度确保能及时捕捉瓦斯异常。

有一次在调试现场，我们发现电机温度异常升高。检查后发现是冷却风扇方向装反了。这个经历让我们在硬件验收时特别注重细节检查。现在，每个部件安装后都要经过三道检验程序，确保万无一失。

软件控制系统

软件界面设计遵循“一眼看懂”的原则。主画面用颜色区分不同区域，绿色表示正常运行，黄色表示预警，红色表示报警。操作员不需要记住复杂代码，凭直觉就能操作。

控制算法的核心是自适应PID调节。与传统PID不同，它能根据系统特性自动调整参数。当管网阻力变化时，算法会重新计算最优控制参数。在实际运行中，这种自适应能力让系统始终保持在高效率区间。

我们开发了智能学习功能。系统会记录每次人工干预的结果，逐渐掌握操作员的调节习惯。三个月后，系统自动控制的准确率能达到人工调节的95%以上，大大减轻了操作人员的工作强度。

安全保护机制

安全是矿井生产的生命线。系统设计了四级保护：预警、限幅、切换和急停。当参数轻微异常时发出预警；继续恶化则限制输出；达到危险值自动切换到工频运行；极端情况下立即停机。

我记得在赵庄矿试运行时，一次电网电压骤降触发了保护机制。系统在0.5秒内完成故障判断和模式切换，保证了井下通风的连续性。这次事件验证了保护机制的有效性。

特别设计的“黑启动”功能能在全矿停电恢复后自动重启。系统会按照预设顺序逐台启动风机，避免同时启动对电网的冲击。这个功能在雨季雷电频繁时显得尤为重要。

整个系统设计过程中，我们始终在平衡性能和可靠性。有时候最简单的方案反而是最可靠的。就像老工程师常说的：“在井下，花哨的功能不如实实在在的稳定运行。”

站在矿井入口处，能感受到通风系统平稳运行的呼吸声。那些看似枯燥的运行数据背后，藏着令人惊喜的节能密码。记得去年冬天，我们在晋矿的一个工作面实测数据时，发现变频改造后的能耗曲线变得格外平缓——就像原本急促的喘息变成了均匀的呼吸。

节能原理分析

通风机的能耗与转速的三次方成正比。这个简单的物理定律在矿井通风中展现出巨大价值。当采用变频调速时，风机不必始终全速运转，而是根据实际需求智能调节。就像开车时不必一直踩着油门，需要加速时加油，下坡时收油。

矿井通风的需求是动态变化的。采掘工作面推进时，通风阻力随之改变；不同时段作业人员数量不同，所需新风量也在波动。传统调节方式靠改变风门开度，就像用水龙头控制水流——即便只需要小流量，也要克服全部管道阻力。变频调节则直接调整水泵转速，从源头上减少能量消耗。

我们做过一个比喻：传统通风系统像是个不知疲倦的长跑运动员，始终保持着冲刺速度；而变频系统则像经验丰富的马拉松选手，懂得根据赛道情况调整配速。这种智慧型的运行方式，让每一度电都发挥最大效用。

实际运行数据对比

在晋矿三号井的对比测试中，数据说话的力量让人信服。改造前，两台110kW风机月均耗电38.6万度；变频改造后，同样的作业条件下耗电降至26.9万度。节能率达到30.3%，这个数字超出了我们最初的预期。

更值得关注的是负荷分布的变化。传统运行时，风机多数时间在70%-100%负荷区间运行；变频改造后，70%的时间运行在40%-60%最优效率区间。功率因数从0.82提升到0.95，不仅节约了电费，还减少了无功功率罚款。

我印象很深的是去年雨季的数据对比。传统运行时，雨季通风阻力增大，能耗会显著上升；而变频系统通过智能调节，能耗曲线基本保持平稳。这种适应能力在矿井复杂环境下显得尤为珍贵。

经济效益评估

经济效益的计算往往比理论分析更有说服力。晋矿三号井的变频改造总投资186万元，而每年节约电费就达到67.5万元。静态投资回收期2.76年，这个回报率在矿山装备改造中相当可观。

电费节约只是显性收益。设备维护成本的降低同样重要。软启动功能减少了机械冲击，轴承和叶轮的更换周期延长了1.5倍。以前每个月都要进行的风门检修，现在只需要季度检查。这些隐性收益加起来，每年又能节省12万元左右。

电价峰谷差的影响也值得考虑。变频系统可以配合电价政策优化运行，在电价高峰时段适当降低风量，在低谷时段补充通风。这种灵活的调节能力，让节能效益进一步放大。

环境效益分析

节能的背后是减排的贡献。按照晋矿三号井的年节电量11.7万度计算，相当于减少标准煤消耗40吨，减排二氧化碳106吨。这些数字可能看起来抽象，但换算成植树量，相当于种植了5800棵树的固碳效果。

设备噪音的降低是另一个意外收获。变频改造后，风机运行噪音从85分贝降至72分贝。这个变化让井口附近的工作环境得到明显改善。有个老矿工开玩笑说，现在在风机旁边打电话，再也不用喊着说话了。

通风质量的提升带来更深层的环境价值。精准的风量控制确保了井下空气质量始终处于最优状态。瓦斯浓度波动范围缩小了40%，为矿工创造了更安全的工作环境。这种价值，很难用金钱衡量，但每个下井的人都真切感受得到。

节能效果的持续性让人欣慰。系统运行一年后，我们回访时发现节能率依然稳定在30%左右。这说明变频节能不是短期效应，而是能够长期受益的技术升级。就像给通风系统注入了持久的活力，让传统的耗能大户变成了节能典范。

看着晋矿三号井通风系统平稳运行的曲线图，我想起改造前那些剧烈波动的能耗数据。那次变频改造就像给老旧的通风系统注入了新的智慧，让原本笨重的设备学会了“思考”。记得项目验收时，一位老工程师摸着控制柜说：“这东西让风机变聪明了。”

主要研究成果

这项研究最直接的成果是将通风机能耗降低了30.3%。这个数字背后是无数个日夜的数据监测和系统调试。我们验证了变频技术在矿井特殊环境下的适用性，证明了即使在粉尘、潮湿的恶劣条件下，智能控制系统依然能稳定运行。

系统运行可靠性达到99.6%，这个指标在矿山装备中相当出色。软启动功能将电机启动电流限制在额定电流的1.5倍以内，彻底解决了以往直接启动时对电网的冲击问题。设备故障率同比下降42%，维护周期从每月延长至每季度。

通风质量的控制精度提升明显。风量调节误差控制在±3%范围内，瓦斯浓度波动范围缩小40%。这些改进让井下工作环境更加安全可控。有个细节让我印象深刻：改造后，井下作业面的空气流动更加均匀，工人不再抱怨某些角落“闷得慌”。

技术创新点

我们的创新在于将通用变频技术与矿井特殊需求深度结合。开发了基于瓦斯浓度、人员分布、采掘进度的多参数智能控制算法。这套算法就像给通风系统装上了“大脑”，能根据井下实际情况自主决策最优运行模式。

安全保护机制的创新值得特别说明。我们设计了三级联锁保护：设备级保护确保单台风机安全，系统级保护协调多台风机运行，矿井级保护与整个矿山安全系统联动。这种立体防护体系在行业内尚属首创。

硬件配置上的创新也很实用。针对矿井环境专门研发的防尘、防潮、防震设计，让变频设备在恶劣条件下依然保持稳定。我记得在设备舱内加装的特殊密封结构，成功抵御了去年那场罕见的井下透水事故。

应用前景展望

这项技术的推广价值令人期待。仅晋煤集团就有近百个类似矿井，如果全面推广，年节电量可达1亿度以上。这个规模相当于一个中型水电站的年发电量。更广阔的应用空间在于全国数千个矿山，市场潜力巨大。

技术延伸应用的可能性很多。我们可以将这套系统扩展到排水、压风等其他矿山装备领域。实际上，已经有兄弟单位在咨询将类似技术应用于矿井排水系统。这种跨领域的技术迁移，可能带来更大的节能效益。

智能化升级的方向已经清晰。下一步可以引入人工智能算法，让系统具备自学习能力。比如根据历史数据预测通风需求，或者识别设备异常状态。这就像给现有的“智能”系统再装上“学习”能力，让节能效果持续优化。

未来研究方向

变频技术与新能源的结合值得探索。设想将变频系统与光伏、储能设备联动，在电价高峰时段使用储能电力，实现能源使用的精细化管理。这个方向的研究可能开启矿山能源革命的新篇章。

设备小型化、模块化是另一个重要方向。现有的变频控制系统体积较大，在空间受限的井下安装困难。我们正在研发的紧凑型控制模块，预计能将设备体积缩小40%，同时保持性能不变。

大数据分析的应用刚刚起步。目前我们只利用了基本运行数据，更深层的数据价值还有待挖掘。比如通过分析设备振动频率预测故障，或者通过能耗模式识别系统异常。这些研究可能带来预防性维护的新突破。

远程运维平台的开发已经提上日程。未来矿工在调度室就能监控所有通风设备的运行状态，专家在地面就能进行故障诊断和参数优化。这种运维模式的变革，将显著提升矿山装备的管理效率。

站在矿井口，看着平稳运转的通风系统，我感受到技术带来的改变如此真切。这项研究不仅节约了能源，更重要的是为矿山装备的智能化升级开辟了一条可行之路。就像给传统的矿山装上了智慧的心脏，让这些深埋地下的巨人焕发出新的活力。
